说明

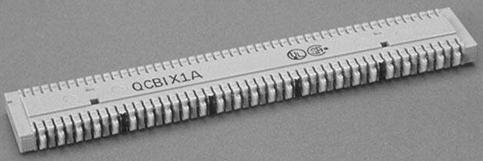

BIX布线连接器是一个25对的连接器。对称构造的连接器可在一个侧边端接电缆，另一侧边端接交叉连接跳线或BIX跳插线。每个BIX连接器都有个50双向的绝缘穿破连接线夹(IDC)，无需剥皮便可端接塑料绝缘的实芯铜线。连接器由两排交错排列的绝缘穿破连接线夹封装在三层阻燃塑料片中制成。连接器两个侧边的线对分离器方便导线的插入。
特性与益处
·坚固和易于安装的设计，久经考验的连接可靠性，减少了操作成本
·高密度的连接器减少安装空间需要
·交错的IDC线夹确保极高的传输性能
.内有线对分离器，便于线缆的插入
·全包裹的线夹可防止受伤和保护连接点
·卡入BIX安装架，正面插入和取出，易于操作
.模块化的灵活性，能满足不同大小的安装需求
.连接器一体化设计可满足在线测试及维护
应用
·通讯室与主布线室的水平布线或设备端接
.集中点的互配端接
技术规格
物理特性
尺寸(H xWx D)
9.4 x 168.4 x 32.77 mm (0.37" x 6.63" x 1.29")
材料
·外壳材料：阻燃热塑性塑料UL 94V-0级，米色
·IDC线夹：镀镍锡磷青铜
机械特性
IDC线夹
.气闭式连接-绝缘穿破适用于22，24及26 AWG(0. 64,0.5及0..4mm)塑料绝缘实芯铜线
·耐用性：200次
电气特性
·介电强度：一分钟内1000 V 60Hz RMS
.额定电流：最大1.5 A
·绝缘电阻：两个接线夹之间最小值100兆欧姆
.触点电阻：每个触点1微欧姆
安装提示
·在进行交叉连接安装之前预先规划通讯室布局
.用QCBIX1A 5对标记连接器连接器端接大对数电缆
·用QCBIX1A4 4对标记连接器连接器端接4线对电缆
·仔细标记每个连接器，以便于将来查考和管理
.用BIX端接工具进行端接
包装
·每20件包装在一个硬纸盒中
.标准装运箱含200件(10包)
订货信息
BIX布线连接器
说明 订货号
25线对5对标记 A0266828
25线对4对标记 A0393146
