说明

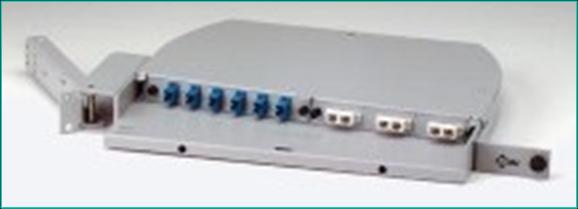

FiberExpress机架装配线架(1U)满足ISO/IEC 11801：2002 Ed2.0标准要求，配线架(1U)上装配有一个特殊的合页，使得可以轻易地从配线架后部进行操作而不影响光缆。一个特殊设计的前面板可保护连接器并方便光纤跳线的走线。
FiberExpress机架装配线架(1U)与BELDEN的203mm(8英寸)接续(splice)管理托板兼容，光缆既可与光纤尾线端接，也可现场安装连接器，如NORDX/ CDT的Optimax ST兼容或SC连接器。
FiberExpress机架装配线架(1U)是一个低成本、紧凑的组件，设计用于互配连接或光缆的接续（splice）。若使用MT–RJ或LC双密度耦合器条，可容纳12-48条光纤。它薄型的设计将机架空间减少到仅45mm(1.75英寸) 。它可使用ST兼容、SC、568SC、FC、LC或MT-RJ等耦合器。还有一个可选的茶色有机玻璃前盖。

特性与益处
•薄型设计，只占一个单元机架空间—1U=45mm(1.75英寸)。
•通用连接器面板和耦合器条允许灵活和客户化的配线架设计。
•装在一个合页上，可转出，以便从正面操作配线架后部
•坚固的设计保护光缆端接和光纤连接器；
•与203mm(8英寸)接续托板兼容，允许光缆与光纤尾线接续(splice)
•提供线缆的接地，以及舒缓拉力
•在整个配线架内确保光缆的最小弯曲半径为38.1mm(1.5英寸)
•如有必要，配线架可从架上延伸出50.8mm(2英寸)或127mm(5英寸)
•配线架带有管理器、色标及固定附件

应用
•设备架或机柜( 19英寸或配支架用于23英寸)
•通讯室或主布线室的主干端接
•电信公司设备架

技术规格
•颜色：灰色或黑色
•重量：5.0公斤(11.3磅)
•连接器容量：12/24(两个耦合器条) (如果用MT –RJ或LC连接器可达 48芯)
•接续托板容量：一个203mm（8英寸）板

物理特性
尺寸(HxWxD)
44毫米x483毫米x305毫米(1.72英寸x19英寸x12英寸)

材料
钢质，14号规格。

安装提示
•安装前，阅读配线架内的说明书
•规划路径，要确保进入配线架的光缆的最小弯曲半径。当光缆通过配线架时，要始终保持单芯光缆的最小弯曲半径
•确保光纤系统性能，不要使光缆或单根光纤纽结
•确保配线架牢固的固定于设备架或底板
•规划配线架空间时，要允许将来扩展
•确保光纤松弛、安全存放，以便将来接入时不会过紧
•如使用拼接垫板，要确保是安全的以防止对配线架内的其它光纤连接造成损坏
•如需要，配线架接地要遵照ANSI/TIA/EIA-607 (CSAT527)规则
•如果需要很高的管理性能时，可使用单密度耦合器条(每个条 有6个耦合器)。经验上最初的安装中采用单密度耦合器条。考虑扩展需求时使用双密度耦合器条。双密度耦合器条(每个条上有12个耦合器)可用于高密度需求。

订货提示
•重要信息：FiberExpress(1U)容纳一个203mm(8英寸)接续托板

订购信息
