说明：
7860ENH是一种符合ISO/IEC 11801 2nd edition (2002)、EN 50173 2nd edition (2001)、ANSI/TIA/EIA 568-B.2 (2002)六类标准所有要求，易于安装的四对屏蔽双绞线电缆，电缆方便安装操作。护套有长度标志，十字芯，可以支持6类标准上的所有应用。

应用：
水平或垂直线缆。
支持现有的6类和超五类应用，如：10 Base-T，100 Base-T，1000 Base-T (Gigabit Ethernet)，FDDI，ATM。
特点和标准
高灵活性设计，易于电缆安装与穿线
适用于BELDEN系统质量保证
线对中的两根线颜色互配，方便安装

技术规格

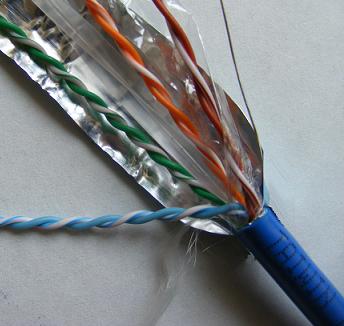

结构： 屏蔽4对双绞线
导体： 23AWG(0,55 mm) 实心铜线
绝缘层： 聚烯烃(Polyolefin)
绝缘层直径：1.15 mm
屏蔽层： 铝/聚酯箔
加蔽线： 26AWG实心镀锡铜
护皮： FRNC compound
外直径： 7,30 mm
电气特性：（20摄氏度）
额定互感电容（1kHz）： 50 nF/km
最大导体DCR： 91Ω/km
额定传输速度（NVP）： 0.70c
传播延迟偏差(100 MHz) ： 典型值15 ns/100m
特性阻抗（4-100 MHz*) ： 100 ± 5Ω
*：根据ISO/IEC 11801 category 6 线缆要求, 2002 年9 月.
机械特性：
温度范围-操作： -20°C - +60°C
温度范围-安装： +0°C - +50°C
最小弯曲半径-操作： 29 mm
最小弯曲半径-安装： 58 mm
最大可承受拉力： 50 N
耐火等级与测试： IEC 332-1
热量值： 820 kJ/m
重量 (约)： 51.0 kg/km
最大操作电压： 48 V rms
最大直流/每导体 (25C) ： 1.4 A
衰减 　 　 　 　 　 　 　 　 　 　 　 　
频率 1 4 10 16 20 31.2 62.5 100 155 200 250 MHz
最大* - 4 6 7.6 8.5 10.8 15.5 19.9 25.3 29.2 33 dB/ 100m
典型 [1.9] 3.5 5.5 6.9 7.6 9.7 13.8 17.7 22.4 25.1 28.2 dB/ 100m
NEXT (Near end crosstalk) 　 　 　 　 　 　 　 　 　
频率 1 4 10 16 20 31.2 62.5 100 155 200 250 MHz
最小* - 66 60 57 56 53 　 45 42 41 39 dB/ 100m
典型l [80] 76 70 67 66 63 58 55 51 49 45 dB/ 100m
Power sum NEXT 　 　 　 　 　 　 　 　 　 　
频率 1 4 10 16 20 31.2 62.5 100 155 200 250 MHz
最小* - 63 57 54 53 50 45 42 39 38 36 dB/ 100m
典型 [74] 71 64 62 61 54 53 50 47 46 43 dB/ 100m
Power sum ELFEXT 　 　 　 　 　 　 　 　 　 　
频率 1 4 10 16 20 31.2 62.5 100 155 200 250 MHz
最小* - 53 45 41 39 35 29 25 21 19 17 dB/ 100m
典型 [70] 64 57 51 49 45 39 35 31 29 27 dB/ 100m
ACR 　 　 　 　 　 　 　 　 　 　 　 　
频率 1 4 10 16 20 31.2 62.5 100 155 200 250 MHz
最小* - 62 54 49.4 47.5 42.2 32.5 25.1 16.7 11.8 6 dB/ 100m
典型l [78] 73 65 60 58 53 44 37 29 24 17 dB/ 100m
Power sum ACR 　 　 　 　 　 　 　 　 　 　
频率 1 4 10 16 20 31.2 62.5 100 155 200 250 MHz
最小* - 59 51 46.4 44.5 39.2 29.5 22.1 13.7 8.8 3 dB/ 100m
典型l [76] 71 63 58 56 51 42 35 27 22 15 dB/ 100m
Return Loss 　 　 　 　 　 　 　 　 　 　 　
频率 1 4 10 16 20 31.2 62.5 100 155 200 250 MHz
最小* - 23 25 25 25 23.6 21.5 20.1 18.8 18 17.3 dB/ 100m
典型l [30] 35 40 44 44 44 34 30 25 24 24 dB/ 100m
*：根据ISO/IEC 11801 category 6 线缆要求, 2002 年9 月.
注：括号中的值仅供参考

订货信息：
说明 订货号
4对23AWG六类低烟无卤屏蔽粘连线对双绞线，灰色，305米 7860ENH.00305
4对23AWG六类低烟无卤屏蔽粘连线对双绞线，灰色，500米 7860ENH.00500
4对23AWG六类低烟无卤屏蔽粘连线对双绞线，灰色，1000米 7860ENH.001000
4对23AWG六类低烟无卤屏蔽粘连线对双绞线，蓝色，500米 7860ENH.01500
4对23AWG六类低烟无卤屏蔽粘连线对双绞线，蓝色，1000米 7860ENH.011000
