说明

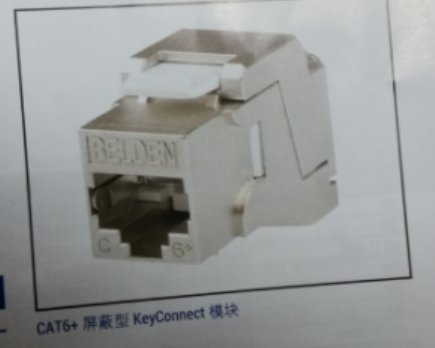

六类屏蔽模块是一款全新设计的压接式的屏蔽产品，采用了密封导线架技术，可以在确保传输性能的前提下，长期保持稳定性；独特的嵌入IDC端接界面配合GigaFlex或110工具，使安装更简易。该产品的性能全面超越六类标准，包括NEXT、FEXT、衰减，回波损耗的承诺性能达到300MHz。该产品是BELDEN六类屏蔽方案的组成部分，可以和BELDEN所有的屏蔽线缆（FTP\SFTP\ISTP）完美匹配。

特性与益处
·承诺可用带宽达到300MHz，远超六类标准
·达到4.8Gb/s速率，在业界非常出众，为业界最高六类比特率
·与超五类和五类应用兼容
·专利的密封导线架技术，保持长期的可靠和稳定性
·独特的IDC端接设计，可以使用GigaFlex或110工具
·嵌入IDC端接界面，内含锋利的线对分离面，使得安装更简洁
·568A/B色彩化标示，防止误操作
·专利技术的端接条件使安装更快速可靠

应用
·工作区输出口
.MUTO（多用户通讯插座）连接
.集中点
·模块配线架

机械特性
IDC端接界面
·气闭式连接器-绝缘穿破适用于22到24 AWG (0.64到0.51 mm)塑料绝缘实芯铜线
·耐用性: 200次
模块化插孔
·8针或6针连接器，遵从FCC 68分部、F子部和IEC603-7
·8针连接器兼容于6针插头
·耐用性：1000次插拔

物理特性
尺寸(H xWx D)
26.8X 19.7 X 44.7mm (1.06" X 0.78 X 1.76"in)

材料
·卡入模块：阻燃塑料，UL94V-0，黑色
·IDC外壳：阻燃塑料，UL 94V-0，白色

IDC端接界面
·IDC线夹材料：镀镍磷青铜
·密封线夹，密封于阻燃塑料托内，UL 94V-0黑色

模块化插孔
·触点材料：镀有50微英寸金镍的磷青铜

传输特性
六类模块
·超过六类标准的设计


电气特性
·介电强度：1000V RMS 60Hz条件下1分钟
.额定电流：最大1.5 A
·绝缘电阻：最小500兆欧姆
·触点电阻：每个触点1毫欧姆
