说明：
1633E系列电缆是符合ISO/IEC 11801 2nd edition (2002)、EN 50173 2nd edition超五类标准所有要求，易于安装的四对屏蔽双绞线电缆，电缆方便安装操作。护套有长度标志，可以支持超五类标准上的所有应用。
应用：
水平或垂直线缆。
支持现有的5类和超五类应用，如：10 Base-T，100 Base-T，1000 Base-T (Gigabit Ethernet)，FDDI，ATM。
特点和标准
高灵活性设计，易于电缆安装与穿线
适用于BELDEN系统质量保证
线对中的两根线颜色互配，方便安装
技术规格

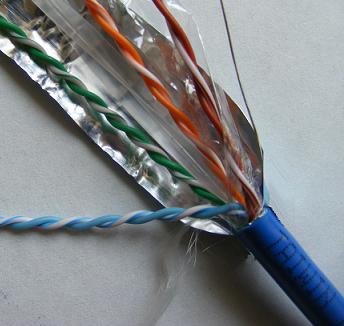

结构： 屏蔽4对双绞线
导体： 24AWG(0,52 mm) 实心铜线
绝缘层： 聚乙烯Polyethylene (PE)
绝缘层直径： 1.10mm ± 0.05mm
屏蔽层： 铝/聚酯箔
加蔽线： 26AWG实心镀锡铜
护皮：
-普通型： PVC
-低烟无卤型：FRNC(Flame retardant)
外直径： 6.0 mm ± 0.3 mm
电气特性：（20摄氏度）
额定互感电容（1kHz）： 50 nF/km
最大导体DCR： 93.5 Ω/km
额定传输速度（NVP）： 0.70c
传播延迟偏差(100 MHz) ： 典型值≤15 ns/100m
阻抗（1-100 MHz) ： 100 ± 15 Ω
|
衰减
|
|
|
|
|
|
|
|
|
|
|
频率
|
1
|
4
|
10
|
16
|
20
|
31.2
|
62.5
|
100
|
MHz
|
|
最大*
|
-
|
4
|
6
|
7.6
|
8.5
|
10.8
|
15.5
|
19.9
|
dB/ 100m
|
|
典型
|
[1.9]
|
3.5
|
5.5
|
6.9
|
7.6
|
9.7
|
13.8
|
17.7
|
dB/ 100m
|
|
NEXT
|
|
|
|
|
|
|
|
频率
|
1
|
4
|
10
|
16
|
20
|
31.2
|
62.5
|
100
|
MHz
|
|
最小*
|
-
|
66
|
60
|
57
|
56
|
53
|
|
45
|
dB/ 100m
|
|
典型l
|
[80]
|
76
|
70
|
67
|
66
|
63
|
58
|
55
|
dB/ 100m
|
|
Power sum NEXT
|
|
|
|
|
|
|
|
|
频率
|
1
|
4
|
10
|
16
|
20
|
31.2
|
62.5
|
100
|
MHz
|
|
最小*
|
-
|
63
|
57
|
54
|
53
|
50
|
45
|
42
|
dB/ 100m
|
|
典型
|
[74]
|
71
|
64
|
62
|
61
|
54
|
53
|
50
|
dB/ 100m
|
|
Power sum ELFEXT
|
|
|
|
|
|
|
|
|
频率
|
1
|
4
|
10
|
16
|
20
|
31.2
|
62.5
|
100
|
MHz
|
|
最小*
|
-
|
53
|
45
|
41
|
39
|
35
|
29
|
25
|
dB/ 100m
|
|
典型
|
[70]
|
64
|
57
|
51
|
49
|
45
|
39
|
35
|
dB/ 100m
|
|
ACR
|
|
|
|
|
|
|
|
|
|
|
频率
|
1
|
4
|
10
|
16
|
20
|
31.2
|
62.5
|
100
|
MHz
|
|
最小*
|
-
|
62
|
54
|
49.4
|
47.5
|
42.2
|
32.5
|
25.1
|
dB/ 100m
|
|
典型l
|
[78]
|
73
|
65
|
60
|
58
|
53
|
44
|
37
|
dB/ 100m
|
|
Power sum ACR
|
|
|
|
|
|
|
|
|
频率
|
1
|
4
|
10
|
16
|
20
|
31.2
|
62.5
|
100
|
MHz
|
|
最小*
|
-
|
59
|
51
|
46.4
|
44.5
|
39.2
|
29.5
|
22.1
|
dB/ 100m
|
|
典型l
|
[76]
|
71
|
63
|
58
|
56
|
51
|
42
|
35
|
dB/ 100m
|
*：依照ISO/IEC 11801超五类线缆需求
机械特性：
温度范围-操作： -20°C - +60°C
温度范围-安装： +0°C - +50°C
最小弯曲半径-操作： 24 mm
最小弯曲半径-安装： 48 mm
最大可承受拉力： 80 N
耐火等级与测试： IEC 332-1
热量值： 500 kJ/m
重量 (约)： 43.0 kg/km
最大操作电压： 48 V rms
最大直流/每导体 (25°C) ： 1.4 A
订货信息：
说明 订货号
4对24AWG超五类屏蔽双绞线 1633E
4对24AWG超五类低烟无卤屏蔽双绞线 1633ENH
订货长度请咨询Belden客户服务代表。
